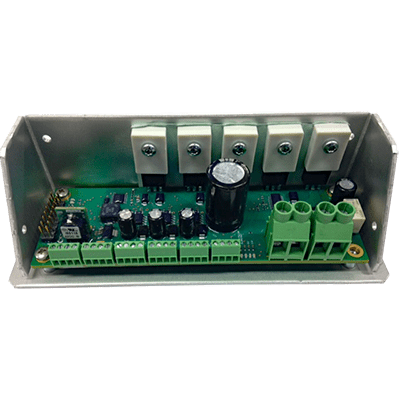

TC-XX-SR-54

Der bidirektionale thermostatische Regler TC-XX-SR-54 ist ein mikrocontrollerbasiertes Gerät mit integrierter Temperaturregelung zum Kühlen und Heizen thermoelektrischer Baugruppen, die eine präzise Temperaturregelung erfordern. Der TC-XX-SR-54 verfügt über drei programmierbare Lüfterausgänge, ein Alarmausgangsrelais und Alarmzustands-LEDs, die von Laird Thermal Systems gemäß den Kundenspezifikationen programmiert werden.

Merkmale:
- Betrieb in den Modi Kühlen und Heizen
- Regelungsmodus ist ON/OFF, PID, Leistung
- Eingangsspannungsbereich für 16 bis 60 VDC, nominell 24 bis 48 VDC
- Vorprogrammierte Sollwerte
- Kontakte sind für Lüfter, thermoelektrische Module, NTC-Thermistorfühler, Überhitzungsthermostatschalter, Alarme verfügbar; einige Funktionen sind nur für kundenspezifische Konfigurationen erhältlich
- USB-Kommunikationsschnittstelle
- Eigenständiger Betrieb
- Temperaturregelung von -20°C bis +100°C (-4°F bis 212°F) mit dem Standard-NTC-Fühler
- Temperaturauflösung von maximal 0,13°C (-10°C bis 50°C)
- Verwendung nur mit NTC-Sensoren
- Pulsweitenmodulation des Ausgangs: (Basisfrequenz von 8 kHz)
- Drei Alarm-Temperaturfühlereingänge mit einstellbaren Alarmsollwerten
- Alarmrelaisausgang, normalerweise geschlossen (öffnet sich bei Alarm): 1A bei 125VAC/110VDC
- Einstellbare Lüfterdrehzahl
- Tachometer-Sensoreingänge zur Messung der Drehzahl von einem externen und zwei internen Lüftern
- Überhitzungs-Thermostat-Schaltereingang zur Erkennung einer Übertemperaturbedingung, die die Stromversorgung von TEA/Lüftern und Mikrocontroller abschaltet; für den Betrieb ist ein Thermostat erforderlich
- Alarm-LED-Ausgänge zeigen die Art des Fehlers an

Laird-Teilenummer: 157005254
